小口徑機械水表系列

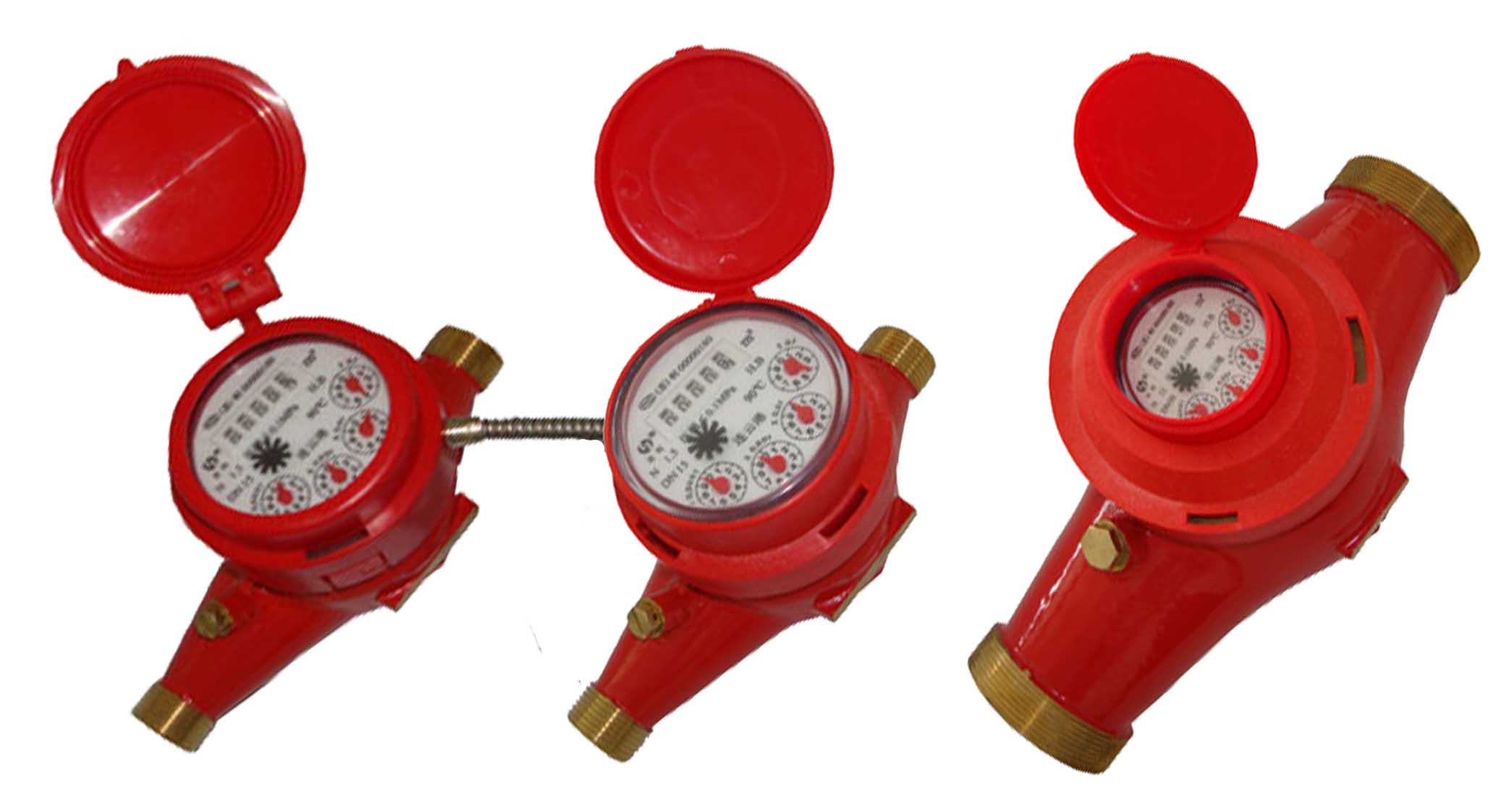

多流束旋翼干式熱水表(銅殼)DS97TAR(R)-(15~50)E

用途:用來記錄流經自來水管道熱水的總量。
特點:
☆結構簡單
☆密封計數器
☆精確度高
☆壓力損失小
☆磁力傳動并防磁
☆采用優質耐蝕材料,使用壽命長
本水表技術參數符合國際標準ISO 4064 B級,并取得質量體系ISO 9001認證。
工作條件:
☆水壓:≤1.6MPa
☆水溫:≤90℃
示值誤差:
從分界流量到過載流量為±2%;
從最小流量到分界流量(不包括分界流量)為±5%。
參數尺寸 SPECIFICATION AND OVERAL DIMENSIONS

名稱 Description

單位
Unit

技術參數與尺寸 HYDRAULIC DATA AND DIMENSIONS

公稱口徑Nominal size

mm

DN15(1/2”)

DN20(3/4”)

DN25(1”)

DN32(1-)

DN40(1-”)

DN50(2”)

過載流量Overload flow-rate

m3/h

3

5

7

12

20

30

常用流量Permanent flow-rate

m3/h

1.5

2.5

3.5

6

10

15

分界流量Transitional flow-rate

l/h

120

200

280

480

800

3000

最小流量Minimum flow-rate

l/h

30

50

70

120

200

450

最小讀數Min. reading

l

0.05

0.05

0.05

0.05

0.5

0.5

最大讀數Max. reading

m3

99999.9999

99999.9999

99999.9999

99999.9999

999999.999

999999.999

公稱壓力 Nominal pressure

MPa

1.6

1.6

1.6

1.6

1.6

1.6

過載流量時壓損 ΔPmax at qs

MPa

≤0.1

≤0.1

≤0.1

≤0.1

≤0.1

≤0.1

L

mm

165

190

260

260

300

300

I

mm

246

290

380

380

428

428

B

mm

81

81

94

94

128

128

G

mm

G-B

G1B

G1-B

G1-B

G2B

G2-B

h

mm

105

106

123

128

170

170

H

mm

153

154

171

176

225

225



重量
Weight

不帶連接件
Without connections

Kg

0.986

1.15

1.7

2.54

4.42

4.88

帶連接件
With connections

Kg

1.259

1.512

2.318

3.17

5.37

6.17

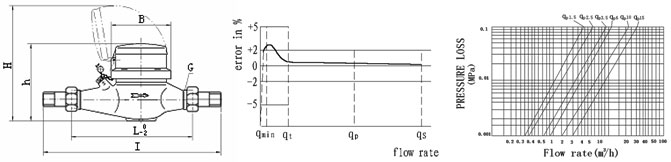

外形尺寸 OVERALL DIMENSIONS                 流量誤差曲線 FLOW-ERROR CURVE             壓力損失曲線 PRESSURE LOSS CURVE
